Marque	PEPPERL+FUCHS
MTTFd	100 a
Tension assignée	200 … 230 V C.A. ; 100 … 130 V AC; 50 / 60 Hz 20 VCC 30 VCC
Puissance absorbée	C.A. : < 5 VA CC: < 5 W
Tension à vide	2 V CC , 8
Courant de court-circuit	5 mA , 6
Fréquence d'entrée	0 , 002 … 10000 Hz , Longueur/Durée d'impulsion: ≥ 20µs
Impédance	1 , 2 kΩ
Point de commutation	high: 16 … 30 V CC; maxi.10 mA par pôle négatif constant intégré ; Ri ≅ 3 kΩ low: 0 … 6 V DC
Raccordement	13- Alimentation capteur Bornes 14 , 15 npn/pnp Entrée (à séparation galvanique) , Bornes 7+
Types de capteurs	codeurs incrémentaux ou impulsions générées en externe 16 … 30 V , Commutateur capacitif à deux , trois ou quatre fils
alimentation capteur	19 … 28 V CC non stabilisé ; ≤ 30 mA protégé(e)((s)) contre les courts-circuits

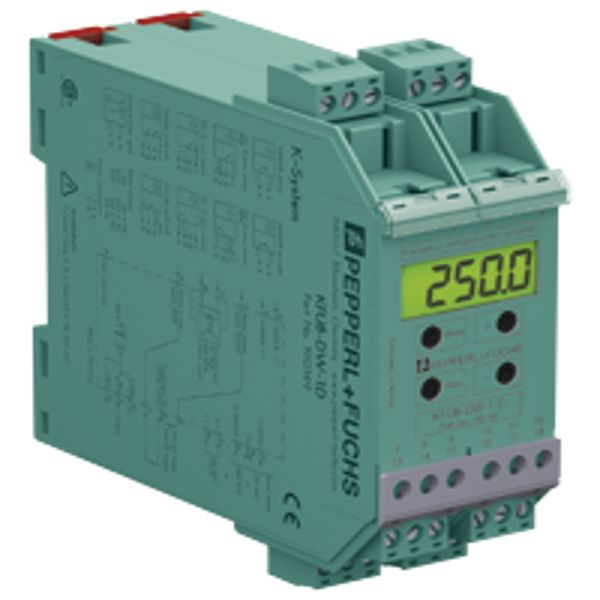

Contrôleur de Rotation KFU8-DW-1.D PEPPERL+FUCHS

KFU8-DW-1.D

Marque	PEPPERL+FUCHS
MTTFd	100 a
Tension assignée	200 … 230 V C.A. ; 100 … 130 V AC; 50 / 60 Hz 20 VCC 30 VCC
Puissance absorbée	C.A. : < 5 VA CC: < 5 W
Tension à vide	2 V CC , 8
Courant de court-circuit	5 mA , 6
Fréquence d'entrée	0 , 002 … 10000 Hz , Longueur/Durée d'impulsion: ≥ 20µs
Impédance	1 , 2 kΩ
Point de commutation	high: 16 … 30 V CC; maxi.10 mA par pôle négatif constant intégré ; Ri ≅ 3 kΩ low: 0 … 6 V DC
Raccordement	13- Alimentation capteur Bornes 14 , 15 npn/pnp Entrée (à séparation galvanique) , Bornes 7+
Types de capteurs	codeurs incrémentaux ou impulsions générées en externe 16 … 30 V , Commutateur capacitif à deux , trois ou quatre fils
alimentation capteur	19 … 28 V CC non stabilisé ; ≤ 30 mA protégé(e)((s)) contre les courts-circuits

Ajouter Dans Projet

Catégorie : Affichages et traitement des signaux

Description

Description

Contrôleur de Rotation KFU8-DW-1.D PEPPERL+FUCHS, MTTFd 100 a, Tension assignée 200 … 230 V C.A. ; 100 … 130 V AC; 50 / 60 Hz
20 VCC 30 VCC, Puissance absorbée C.A. : < 5 VA CC: < 5 W, Raccordement bornes 8-, 9+
