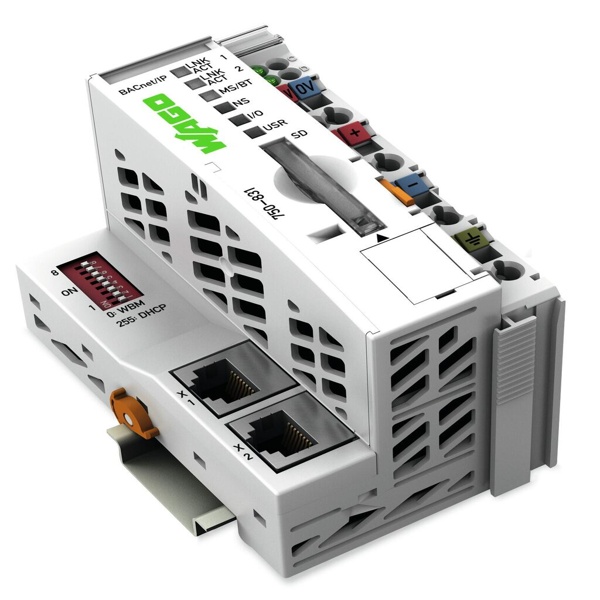

Contrôleur BACnet/IP 750-831 WAGO

Marque	WAGO
Remarque	Le configurateur WAGO-BACnet peut être téléchargé gratuitement sous www.wago.com
Communication	BACnet/IP Modbus (TCP , UDP) ETHERNET
Protocole Ethernet	HTTP BootP DHCP DNS SNTP FTP SNMP
Visualisation	Visualisation Web
CPU	32 bits
Langages programmation	Liste d'instructions (IL) Schéma à contacts (LD) Diagramme de Blocs Fonctionnels (FDB) Continuous Function Chart (CFC) Structuré (ST) Grafcet (SFC)
Environnement programmation	WAGO-I/O-PRO V2.3 (basé sur CODESYS V2.3)
Possibilités configuration	WAGO-I/O-CHECK Configurateur BACnet Web-Based-Management
Vitesse Comm/bus terrain1	10/100 Mbit/s
Vitesse transmission	10/100 Mbit/s
Moyen Comm/bus terrain1	Paire de conducteurs torsadés S-UTP 100 Ω Cat 5; 100 m Longueur du conducteur max.
Performance de transmission	Classe D selon EN 50173
Mémoire interne (Flash)	4 , 5MB
Mémoire programme	1024 KB
Mémoire données	1024 KB
Mémoire sauvegardée	28Kbytes
Emplacement cartes mémoire	Mécanisme push/push; volet de recouvrement plombable
Nombre d'E/S par nœud	99
Type de cartes mémoire	64
Table image d'E/S interne	1020 mots/1020 mots
Appareil spécifique	BACnet-Device-Profil: B-BC (BACnet Building Controller); BACnet-Revision: 1.7
Éléments d'affichage	alimentation terrain , B) verte : état alimentation système , état programmable par l'utilisateur ; LED (A , LED (LINK/ACT) verte : connexion réseau Port 1 … 2; LED (MS/BT , NS) rouge/verte : état nœuds/BACnet , réseau ; LED (I/O , USR) rouge/verte/orange : état bus interne
Tension d'alimentation	24 V DC (-25 … +30 %); sur niveau de câblage (connexion CAGE CLAMP®)
Courant d'entrée charge 24V	500mA
Rendement bloc d'alim 24V	90%
Conso courant alim. sys 5V	450mA
Courant alim. sys 5V	1 700mA
Tension d'alim. terrain	24 V DC (-25 … +30 %); via contacts de puissance
Cap. charge cont puissance	10A
Contacts puissance sortant	3
Connexion: comm/bus terrain	BACnet/IP: 2 x RJ-45; Modbus (TCP , UDP): 2 x RJ-45
connexion : alim système	2 x CAGE CLAMP®
Rraccordement: alim terrain	6 x CAGE CLAMP®
